螺纹法兰

Class标记的带颈螺纹法兰尺寸

Class标记的带颈螺纹法兰尺寸

材料：不锈钢碳钢合金钢
交期：标准法兰常年现货
描述：联系站长免费领取法兰标准及重量表
规格： DN20-DN3000

在线咨询

产品详情

Class

密封面型式	公称压力
	Class 150 Class 300 Class 600 Class 900	Class 1500 Class 2500
突面（RF)	NPS1/2(DN 15)～NPS24(DN 600)	NPS1/2(DN 15)～NPS2M(DN 65)

用Class标记的带颈螺纹钢制管法兰的型式仅有突面型一种，

Class 150、Class 300、Class 6祕、Class 900、Class 1500 和 Class 2500 的带颈螺纹钢制管法兰尺寸

螺纹法兰

螺纹法兰

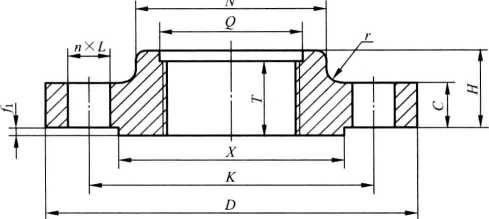

突面（RF)带颈螺纹钢制管法兰
(适用于 Class 150、Class 300、Class 600、Class 900、Class 1500 和 Class 2500)

Class 150带颈缧纹钢制管法兰尺寸（GB/T 9114—2010)

公称尺寸		钢管外径 A/ mm	连接尺寸					密封面		法兰厚度 C/mm	法兰高度 H/mm	法兰颈		最小螺纹长度 T_mm/ mm
			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓		X/ mm	/./ mm			法兰颈
						螺栓						N/ mm	r/ mm
						数量，"个	螺纹规格
NPS	DN					数量，"个	螺纹规格
1/2	15	21. 3	90	60. 3	16	4	M14	34. 9	2	9. 6	14	30	>4	16
3/4	20	26.9	100	69. 9	16	4	M14	42. 9	2	11.2	14	38		16
1	25	33. 7	110	79. 4	16	4	M14	50. 8	2	12. 7	16	49		17
IX	32	42. 4	115	88. 9	16	4	M14	63. 5	2	14. 3	19	59		21
\^lA	40	48. 3	125	98.4	16	4	M14	73. 0	2	15. 9	21	65		22
2	50	60. 3	150	120. 7	19	4	M16	92. 1	2	17. 5	24	78		25
2%	65	76. 1	180	139. 7	19	4	M16	104.8	2	20. 7	27	90		29
3	80	88. 9	190	152. 4	19	4	M16	127.0	2	22. 3	29	108		30
4	100	114.3	230	190.5	19	8	M16	157. 2	2	22. 3	32	135		33
5	125	139. 7	255	215. 9	22	8	M20	185. 7	2	22. 3	35	164		36
6	150	168. 3	280	241. 3	22	8	M20	215. 9	2	23. 9	38	192		40
8	200	219. 1	345	298. 5	22	8	M20	269. 9	2	27. 0	43	246		44
10	250	273. 0	405	362. 0	26	12	M24	323. 8	2	28. 6	48	305		49
12	300	323. 9	485	431. 8	26	12	M24	381.0	2	30. 2	54	365		56
14	350	355. 6	535	476. 3	29	12	M27	412.8	2	33.4	56	400		57
16	400	406. 4	595	539.8	29	16	M27	469. 9	2	35. 0	62	457		64
18	450	457	635	577. 9	32	16	M30	533.4	2	38. 1	67	505		68
20	500	508	700	635. 0	32	20	M30	584. 2	2	41. 3	71	559		73
24	600	610	815	749. 3	35	20	M33	692. 2	2	46. 1	81	663		83

公称		钢管		连接	尺	寸		密封面		法兰	法兰	法兰颈		最小螺纹	最小沉孔
		钢管	法兰	螺栓孔中心圆直径 K/mm	螺栓孔	螺	栓			厚度	高度			最小螺纹	最小沉孔
尺寸		外径	法兰		螺栓孔	螺	栓	R/	/"	厚度	高度	N/	r/	长度	直径
		A/mm	外径		直径	数量	螺纹	R/	/"	C/	H/	N/	r/	了min/ mm	Qmin / mm
NPS	DN	A/mm	D/mm		L/mm	”/个	规格	mm	mm	mm	mm	mm	mm	了min/ mm	Qmin / mm
1/2	15	21. 3	95	66.7	16	4	M14	34. 9	2	12. 7	21	38		16	23. 6
3/4	20	26. 9	115	82. 6	19	4	M16	42. 9	2	14. 3	24	48		16	29.0
1	25	33. 7	125	88. 9	19	4	M16	50. 8	2	15. 9	25	54		18	35.8
	32	42.4	135	98.4	19	4	M16	63. 5	2	17. 5	25	64		21	44. 4
	40	48. 3	155	114. 3	22	4	M20	73. 0	2	19. 1	29	70		23	50. 3
2	50	60. 3	165	127.0	19	8	M16	92. 1	2	20. 7	32	84		29	63.5
	65	76. 1	190	149. 2	22	8	M20	104. 8	2	23. 9	37	100		32	76. 2
3	80	88. 9	210	168. 3	22	8	M20	127.0	2	27.0	41	117		32	92. 2
4	100	114. 3	255	200.0	22	8	M20	157.2	2	30. 2	46	146		37	117. 6
5	125	139. 7	280	235. 0	22	8	M20	185. 7	2	33.4	49	178	>4	43	144. 4
6	150	168. 3	320	269. 9	22	12	M20	215. 9	2	35.0	51	206		47	171.4
8	200	219. 1	380	330. 2	26	12	M24	269. 9	2	39. 7	60	260		51	222. 2
10	250	273. 0	445	387.4	29	16	M27	323. 8	2	46. 1	65	321		56	276. 2
12	300	323. 9	520	450. 8	32	16	M30	381.0	2	49. 3	71	375		61	328. 6
14	350	355. 6	585	514. 4	32	20	M30	412.8	2	52. 4	75	425		64	360. 4
16	400	406. 4	650	571.5	35	20	M33	469. 9	2	55.6	81	483		69	411. 2
18	450	457	710	628. 6	35	24	M33	533. 4	2	58.8	87	533		70	462.0
20	500	508	775	685.8	35	24	M33	584.2	2	62.0	94	587		74	512.8
24	600	610	915	812.8	42	24	M3 9	692. 2	2	68.3	105	702		83	614. 4

Class 600带颈螺纹钢制管法兰尺寸（GB/T 9114 — 2010)

公称尺寸		钢管外径 A/mm	连接尺寸					密封面		法兰厚度 C/ mm	法兰高度 H/ mm	法兰颈		最小螺纹长度 T_mi_n/ mm	最小沉孔直径 Qmm/ mm
			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓		R/ mm	/./ mm			法兰颈
						螺栓						N/ mm	r/ mm
						数量 «/个	螺纹规格
NPS	DN					数量 «/个	螺纹规格
1/2	15	21. 3	95	66. 7	16	4	M14	34. 9	7	14. 3	22	38	>4	16	23. 6
3/4	20	26. 9	115	82. 6	19	4	M16	42. 9	7	15. 9	25	48		16	29. 0
1	25	33. 7	125	88. 9	19	4	M16	50.8	7	17. 5	27	54		18	35. 8
	32	42.4	135	98.4	19	4	M16	63.5	7	20. 7	29	64		21	44. 4
	40	48. 3	155	114.3	22	4	M20	73.0	7	22. 3	32	70		23	50. 6
2	50	60. 3	165	127.0	19	8	M16	92. 1	7	25.4	37	84		29	63. 5
2	65	76. 1	190	149. 2	22	8	M20	104.8	7	28. 6	41	100		32	76. 2
3	80	88. 9	210	168.3	22	8	M20	127.0	7	31. 8	46	117		35	92. 2

4	100	114. 3	275	215. 9	26	8	M24	157. 2	7	38. 1	54	152		42	117. 6
5	125	139. 7	330	266. 7	29	8	M27	185. 7	7	44. 5	60	189		48	144. 4
6	150	168. 3	355	292. 1	29	12	M27	215. 9	7	47. 7	67	222		51	171.4
8	200	219. 1	420	349. 2	32	12	M30	269. 9	7	55. 6	76	273		58	222.2
10	250	273. 0	510	431. 8	35	16	M3 3	323.8	7	63. 5	86	343		66	276. 2
12	300	323.9	560	489. 0	35	20	M33	381.0	7	66. 7	92	400	彡4	70	328. 6
14	350	355. 6	605	527.0	39	20	M36	412. 8	7	69. 9	94	432		74	360. 4
16	400	406. 4	685	603. 2	42	20	M39	469. 9	7	76.2	106	495		78	411.2
18	450	457	745	654.0	45	20	M42	533.4	7	82. 6	117	546		80	462.0
20	500	508	815	723. 9	45	24	M42	584. 2	7	88. 9	127	610		83	512. 8
24	600	610	940	838.2	51	24	M48	692. 2	7	101. 6	140	718		93	614. 4

Class 900带颈螺纹钢制管法兰尺寸（GB/T 9114—2010)

公称尺寸		钢管外径 A/mm	连接尺寸					密封面		法兰厚度 C/ mm	法兰高度 H/ mm	法兰颈		最小螺纹长度 Tmin / mm	最小沉孔直径 Qm.n / mm
			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓		R/ mm	/丨/ mm			法兰颈
						螺栓						N/ mm	r/ mm
						数量 w/个	螺纹规格
NPS	DN					数量 w/个	螺纹规格
1/2	15	21. 3	120	82. 6	22	4	M20	34. 9	7	22. 3	32	38	^4	23	23. 6
3/4	20	26. 9	130	88. 9	22	4	M20	42. 9	7	25. 4	35	44		26	29. 0
1	25	33. 7	150	101.6	26	4	M24	50. 8	7	28.6	41	52		29	35.8
	32	42.4	160	111. 1	26	4	M24	63. 5	7	28. 6	41	64		31	44. 4
	40	48. 3	180	123.8	29	4	M27	73.0	7	31. 8	44	70		32	50. 6
2	50	60. 3	215	165. 1	26	8	M24	92. 1	7	38. 1	57	105		39	63. 5
	65	76. 1	245	190. 5	29	8	M27	104. 8	7	41. 3	64	124		48	76.2
3	80	88. 9	240	190. 5	26	8	M24	127.0	7	38. 1	54	127		42	92. 2
4	100	114. 3	290	235.0	32	8	M30	157. 2	7	44.5	70	159		48	117. 6
5	125	139. 7	350	279.4	35	8	M33	185. 7	7	50.8	79	190		54	144. 4
6	150	168. 3	380	317. 5	32	12	M30	215. 9	7	55. 6	86	235		58	171.4
8	200	219. 1	470	393. 7	39	12	M36	269. 9	7	63. 5	102	298		64	222. 2
10	250	273. 0	545	469. 9	39	16	M36	323. 8	7	69. 9	108	368		72	276. 2
12	300	323. 9	610	533.4	39	20	M36	381. 0	7	79. 4	117	419		77	328. 6

14	350	355. 6	640	558. 8	42	20	M39	412. 8	7	85. 8	130	451		83	360. 4
16	400	406. 4	705	616.0	45	20	M42	469. 9	7	88. 9	133	508		86	411. 2
18	450	457	785	685.8	51	20	M48	533. 4	7	101. 6	152	565	^4	89	462. 0
20	500	508	855	749. 3	55	20	M52	584. 2	7	108. 0	159	622		93	512. 8
24	600	610	1 040	901. 7	67	20	M64	692. 2	7	139. 7	203	749		102	614. 4

Class 1500带颈螺纹钢制管法兰尺寸（GB/T 9114—2010)

公称		钢管		连接	尺	寸		密封面		法兰	法兰	法兰颈		最小螺纹	最小沉孔
		钢管	法兰	螺栓孔	螺栓孔	螺	栓			厚度	高度			最小螺纹	最小沉孔
K^T		外径	法兰	中心圆直径 K/ mm	螺栓孔	螺	栓	R/	/i/	厚度	高度	N/	r/	长度	直径
		A/mm	外径		直径	数量	螺纹	R/	/i/	C/	H/	N/	r/	T_m\_n/ mm	Qnim / mm
NPS	DN	A/mm	D/mm		L/mm	«/个	规格	mm	mm	mm	mm	mm	mm	T_m\_n/ mm	Qnim / mm
1/2	15	21.3	120	82. 6	22	4	M20	34. 9	7	22. 3	32	38		23	23. 6
3/4	20	26. 9	130	88. 9	22	4	M20	42. 9	7	25.4	35	44		26	29.0
1	25	33. 7	150	101. 6	26	4	M24	50. 8	7	28.6	41	52		29	35. 8
	32	42.4	160	111. 1	26	4	M24	63. 5	7	28. 6	41	64	>4	31	44. 4
	40	48. 3	180	123.8	29	4	M27	73. 0	7	31. 8	44	70		32	50. 6
2	50	60. 3	215	165. 1	26	8	M24	92. 1	7	38. 1	57	105		39	63. 5
	65	76. 1	245	190. 5	29	8	M27	104. 8	7	41. 3	64	124		48	76.2

Class 2500带颈螺纹钢制管法兰尺寸（GB/T 9114—2010)

公称尺寸		钢管外径 A/mm	连接尺寸					密封面		法兰厚度 C/ mm	法兰高度 HI mm	法兰颈		最小螺纹长度 T_min/ mm	最小沉孔直径〇 /
			法兰外径 D/mm	螺栓孔中心圆直径 K/mm	螺栓孔直径 L/mm	螺栓		R/ mm	/./ mm			法兰颈
						螺栓						N/ mm	rl mm
						数量 n/个	螺纹规格
NPS	DN					数量 n/个	螺纹规格								mm
1/2	15	21. 3	135	88. 9	22	4	M20	34. 9	7	30. 2	40	43	>4	29	23. 6
3/4	20	26. 9	140	95. 2	22	4	M20	42. 9	7	31. 8	43	51		32	29. 0
1	25	33. 7	160	108. 0	26	4	M24	50. 8	7	35.0	48	57		35	35. 8
	32	42. 4	185	130. 2	29	4	M27	63. 5	7	38. 1	52	73		39	44.4
	40	48. 3	205	146.0	32	4	M30	73.0	7	44. 5	60	79		45	50. 6
2	50	60. 3	235	171.4	29	8	M27	92. 1	7	50. 9	70	95		51	63. 5
	65	76. 1	265	196. 8	32	8	M30	104.8	7	57. 2	79	114		58	76. 2
